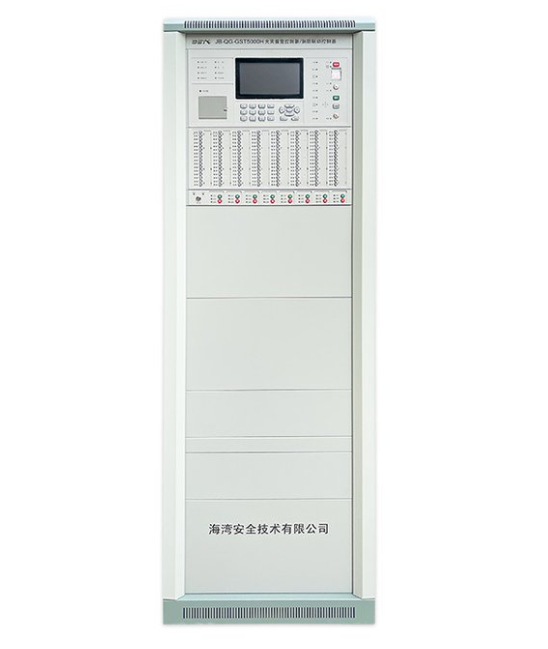

隨著工業自動化和信息化的不斷深入，現場設備與上位系統之間的數據交互愈發重要。海灣主機作為現場設備或控制器，在與上位監控系統建立通訊時，常采用CRT（可能指控制終端/串口/專用通訊協議客戶端等）通訊方式進行連接與數據交換。本文旨在從專業角度系統性闡述海灣主機在成功安裝并建立CRT通訊連接后，常見的設置操作、注意事項、調試方法與故障排查要點，幫助工程技術人員快速完成設備調試并保證通訊穩定可靠運行。

一、前期準備與連接核對
在進行任何設置操作之前，首先應確認安裝和物理連接滿足規范要求：

• 硬件檢查：核實主機、電源、串口/以太網通訊模塊、CRT終端或通訊轉換器（如RS232/485-以太網轉接器）等是否安裝牢固，接口無松動或可見損壞。

• 接線核對：檢查通訊線纜型號和屏蔽接地是否正確，若為RS485/RS232等差分或單端通訊，注意A/B極性、終端電阻和公共地連接。

• 電源與接地：確認供電電壓穩定，并按要求做好接地和屏蔽，減少通訊干擾。

• 固件與軟件版本：記錄主機與CRT端支持的固件版本與通訊協議版本，必要時更新至兼容或推薦版本以避免協議不匹配問題。

二、通訊參數配置
通訊參數是保證主機與CRT端正常交換數據的核心，通常包括波特率、數據位、校驗位、停止位、超時設置和握手方式。設置建議如下：

• 波特率（Baud Rate）：應與CRT端一致，常見值有9600、19200、38400等，根據系統帶寬與數據量選擇合適速率。高波特率可提高傳輸效率，但易受干擾影響，需結合線路質量判斷。

• 數據位（Data Bits）：通常選擇8位，除非協議或設備要求為7位。

• 校驗位（Parity）：常用None、Even或Odd。無校驗（None）效率更高 ，但在長距離或干擾環境下可考慮使用Even/Odd校驗以降低誤碼率。

• 停止位（Stop Bits）：常用1位，部分高可靠性場景可能使用2位。

• 超時及重發設置：設置合理的接收超時與重發次數，避免通信瞬時差錯導致的指令阻塞或誤判。

• 流控（Handshake）：如使用串口硬件流控（RTS/CTS）或軟件流控（XON/XOFF），需雙方一致。對于RS485多機通信，通常采用半雙工方式并由主機控制方向，需設置好方向控制信號或使用自動收發切換功能。

三、協議匹配與地址設置

• 協議一致性：確認主機與CRT端采用相同的高層通訊協議格式（如Modbus RTU、DNP3、廠商自定義協議等）。若協議不一致，需要在一端采用協議網關或轉換器，或在軟件中選擇兼容協議。

• 設備地址（Slave ID/Station）：在總線上存在多個從設備時，每臺設備必須有 地址，設置時避免地址沖突。主機與CRT在點對點連接時也需確認地址匹配。

• 功能碼與寄存器映射：了解并確認主機內部寄存器的地址映射、讀寫權限與功能碼對應關系，避免因地址偏移或權限限制導致讀寫失敗或數據混亂。

四、數據點/變量設置與映射
為方便上位系統監控與歷史數據采集，需要對主機內部的數據點進行定義與映射：

• 數據點分類：將數據分為模擬量、狀態量、命令量和整型/浮點量等，明確每類數據的類型與有效范圍。

• 映射表建立：建立從主機寄存器到CRT/上位系統變量的映射表，包含寄存器地址、數據類型、倍率/偏移（若需要換算）、單位及讀寫權限說明，便于后續維護和上位系統配置。

• 批量讀寫優化：對頻繁訪問的數據點進行合并打包讀寫，減少通訊輪詢次數，提高效率并降低總線負載。

• 緩沖與緩存策略：在主機端或CRT端設置緩存機制以應對瞬時通訊中斷，避免數據丟失或上位系統讀到不連續數據。

五、時間同步與事件日志

• 時鐘同步：若主機需要記錄帶時間戳的數據或事件，應配置與上位系統或NTP服務器的時鐘同步機制，保證日志時間一致，便于故障追溯。

• 事件日志與報警映射：定義主機報警/事件的編碼、優先級和對應的上位系統顯示策略，確保在通訊通道中斷或恢復時能正確上報歷史事件。

六、權限與安全設置
通訊后續的安全性和可控性同樣重要：

• 訪問控制：對寫操作、關鍵命令設置權限或密碼保護，防止未經授權的寫入或命令執行。

• 通訊加密與認證：若CRT或上位系統支持，加密與認證機制（如TLS、基于會話的認證）可用于以太網通訊，防止數據被篡改或竊聽。在傳統串口（RS232/485）上可考慮物理隔離或?qū)Ｓ冒踩W(wǎng)段。

• 日志審計：開啟操作日志記錄，記錄誰在何時通過何種方式對主機進行了哪些設置變更，便于審計與回溯。

七、性能優化與可靠性增強

• 心跳與健康檢查：配置主機與CRT之間的心跳包或周期性狀態查詢以檢測鏈路健康，發生超時時觸發重連或告警處理。

• 重連策略：設定通訊斷開后的重連間隔與次數策略，避免因短暫故障頻繁重連導致資源浪費或總線擁塞。

• 冗余與主備方案：對于重要系統，考慮使用雙通道冗余（雙網口/雙串口）或主備主機切換，確保單點故障不會影響整體運行。

• 流量控制與限速：在上位系統或主機端對突發大量讀寫操作設置限速或排隊策略，防止因瞬時高負載導致通訊阻塞。

八、調試方法與工具使用

• 串口調試工具：使用串口調試助手或協議分析工具（如Modbus調試器、串口抓包工具）監控實際幀結構與校驗，確認主機發送的數據是否符合協議標準。

• 報文抓取與分析：通過抓包工具抓取通訊報文，檢查幀頭、地址、功能碼、數據域與CRC/校驗是否正確，定位異常幀。

• 示波器與邏輯分析儀：在物理層出現錯碼或波形畸變時，使用示波器/邏輯分析儀分析電平波形、上升下降時間及接口噪聲，判斷是否為線路質量或接地問題導致的誤碼。

• 日志與診斷信息：讀取主機內部診斷日志、錯誤碼與統計信息（如校驗錯誤計數、重傳計數），為故障定位提供依據。

• 分步排查法：當通訊異常時，按物理層、鏈路層、協議層、應用層逐步排查：先確認電源與接線，再確認串口參數、終端電阻，再確認協議地址與寄存器，最后檢查應用邏輯。

九、常見故障與排查要點

• 無法建立連接：核對電源、接線、通訊參數（波特率、校驗位、數據位、停止位）、設備地址，檢查終端電阻和線路斷路。

• 數據亂碼或校驗錯誤：可能為波特率或校驗設置不一致、線路干擾、接地問題或差分對接反接；使用抓包與示波器排查物理層波形。

• 偶發丟幀或超時：檢查總線負載、主機處理能力與輪詢周期，優化批量讀寫或提高處理優先級。

• 寫入無效或權限錯誤：檢查寄存器寫權限、地址偏移和設備鎖定狀態，確認是否需特殊授權或解鎖序列。

• 地址沖突或數據混亂：確認網絡/總線上設備地址 ，檢查是否存在橋接器或中間設備導致通信轉發錯誤。
